Sistem Kontrol Komputer Lyh998 Series Baru Jenis Baru Raymond Grinding Mill

Sistem kontrol komputer dari pabrik penggilingan lingkungan baru terdiri dari Siemens S7-200 PLC dan komputer desktop, di mana komputer desktop adalah insinyur dan stasiun operator. Stasiun operator dapat mewujudkan operasi dan kontrol jalur produksi pabrik penggilingan.

1. Instruksi boot

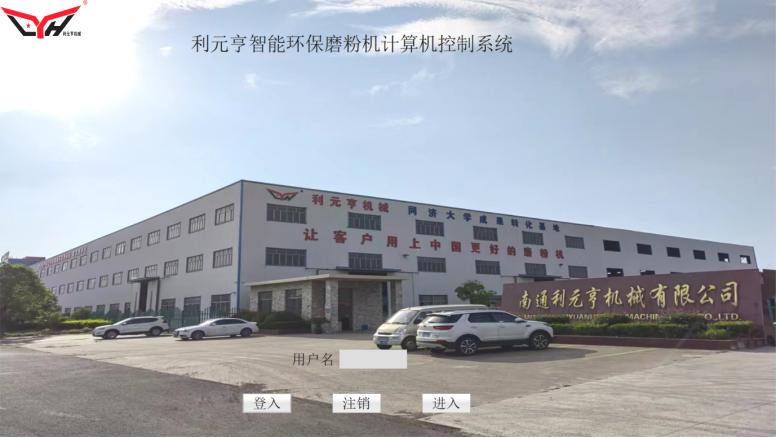

Setelah komputer dimulai, secara otomatis memasuki sistem perangkat lunak komputer penggilingan dan mengklik tombol mouse kiri untuk memasukkan layar yang sesuai.

Untuk mengakses, klik "Login", masukkan nama login dan kata sandi di kotak dialog pop-up, dan klik OK. Nama pengguna yang saat ini masuk ditampilkan di kolom "Nama Pengguna" di layar. Untuk keluar, klik "Logout" untuk keluar dari nama pengguna. Klik "Enter" untuk masuk ke layar operasi.

2. Pengoperasian Sistem Kontrol Pabrik Penggilingan
Ini terdiri dari empat grup layar: layar operasi, layar alarm, layar pengaturan parameter, dan layar grafik saat ini.

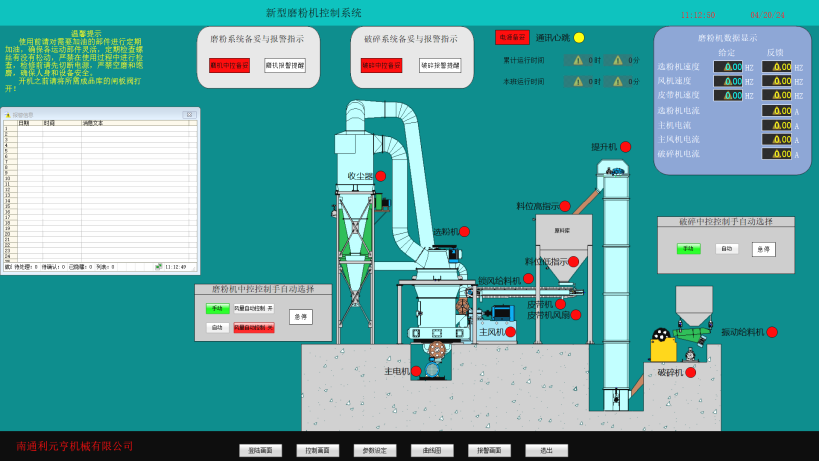

A. Layar Operasi

① Operasi startup satu klik

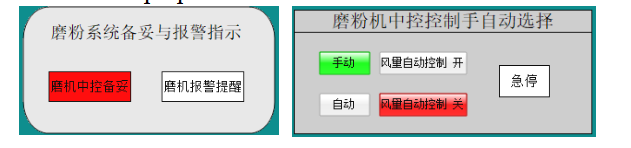

Ketika sinyal dari Mill Center Control Ready adalah hijau, pilih "Auto" dalam antarmuka pemilihan manual dan otomatis dari pabrik, ketika tombol "Auto" berubah hijau, klik tombol "One Key Start" di antarmuka kontrol otomatis untuk memulai peralatan, dan peralatan akan dimulai dalam urutan boot. Saat mengklik tombol "One Key Stop", semua peralatan akan dimatikan dalam urutan mematikan.

② Operasi manual

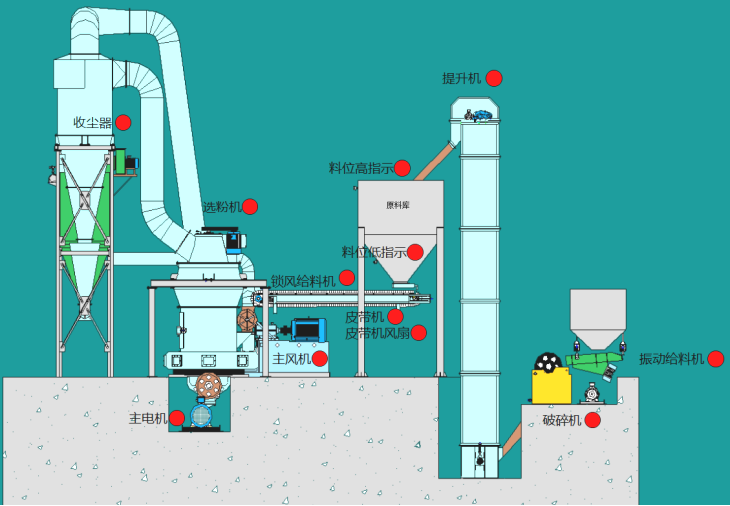

Ketika sinyal kontrol pusat pabrik siap berwarna hijau, pilih "manual" dalam antarmuka pemilihan manual dan otomatis dari pabrik, ketika tombol "manual" berubah hijau, klik tombol merah di sebelah pola peralatan pada antarmuka operasi pada gilirannya, ketika tombol merah berubah hijau, itu berarti peralatan dimulai. Urutan switching manual mengacu pada Bab 6.

B.Alarm Layar

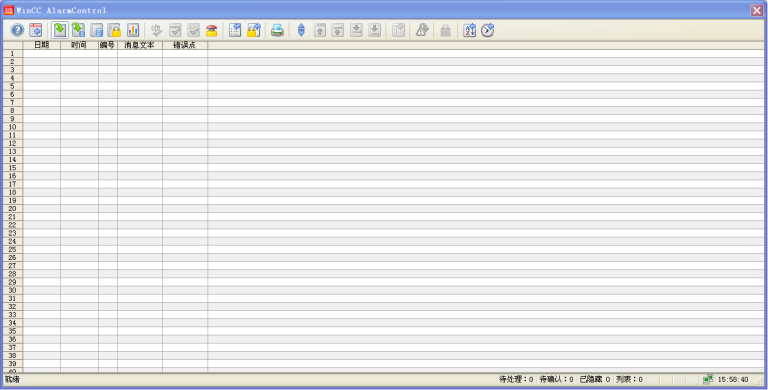

Layar ini terutama digunakan untuk menampilkan informasi alarm perangkat dan menyimpan informasi ini untuk dilihat nanti. Seperti yang ditunjukkan pada gambar, semua alarm memiliki waktu alarm, waktu yang dikonfirmasi, pesan alarm, dan waktu akhir alarm. Ketika alarm muncul, operator dapat memilihnya dengan mengkliknya dan kemudian tekan tombol "dikonfirmasi" untuk mengonfirmasi alarm, dan waktu yang dikonfirmasi alarm akan ditampilkan. Penting untuk dicatat bahwa alarm hanya dapat dikonfirmasi saat terjadi. Jika ada terlalu banyak alarm yang akan ditampilkan pada satu layar, layar dapat dibalik dengan menggunakan tombol "Flip Up" dan "Flip Down".

Informasi alarm ditampilkan dalam tiga warna: merah saat alarm terjadi; Hijau saat alarm telah menghilang; dan ungu saat alarm terjadi dan dikonfirmasi. Harap perhatikan warna -warna ini untuk menentukan kesalahan dengan benar.

Alarm yang telah muncul tidak dapat dihapus secara artifisial. Mereka hanya menghilang ketika alarm telah menumpuk ke nomor tertentu dan digantikan oleh alarm baru.

C. Layar Pengaturan Parameter

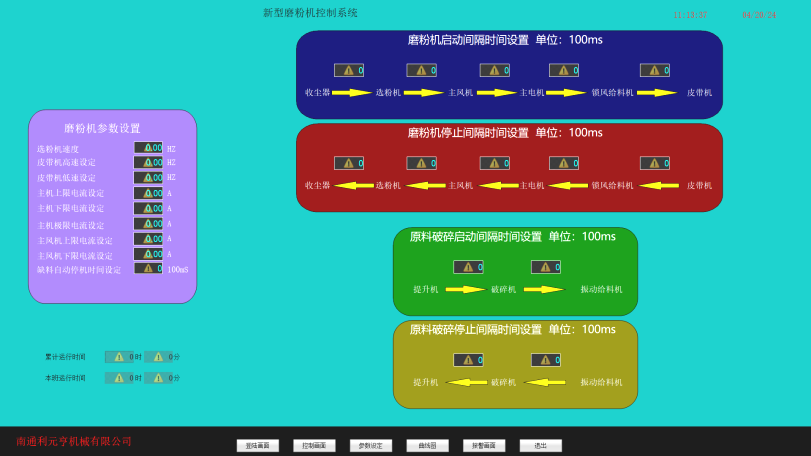

Pengaturan parameter mencatat nilai waktu mulai dan berhenti waktu. Seperti yang ditunjukkan pada gambar, untuk memasukkan pengaturan parameter, pertama klik tombol Parameter Pengaturan pada layar utama, ketik kata sandi (kata sandi pabrik adalah 123456) di jendela kecil, dan masukkan layar pengaturan parameter jika kata sandi benar. Kata sandi ini dapat dimodifikasi dalam fungsi modifikasi kata sandi di antarmuka dengan mengetiknya dua kali. Harap simpan kata sandi yang dimodifikasi dengan benar untuk menghindari lupa atau bocor. Jika lupa kata sandi, silakan hubungi kami tepat waktu.

Jika Anda ingin mengubah nilai tertentu, masukkan antarmuka dan klik pada nilai ini, maka keyboard akan muncul. Ketik data yang ingin Anda ubah di keyboard dan klik "Enter" untuk mengonfirmasi, data akan diubah. Namun, untuk menyimpan data, Anda harus mengklik tombol "Kembali ke Layar Utama" dan mengonfirmasi perubahan di jendela konfirmasi yang muncul.

Penting untuk dicatat bahwa setiap parameter yang diubah tidak boleh melebihi batas atas dan bawah (maks, min) yang ditunjukkan pada keyboard, ini untuk melindungi keamanan operasi peralatan.

D. Layar grafik arus

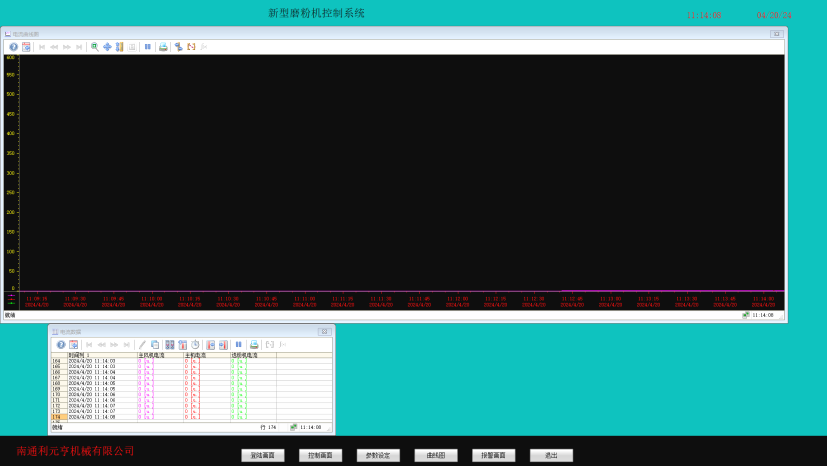

Anda dapat mengamati arus yang berjalan dari mesin utama, pemisah kipas dan bubuk kapan saja di antarmuka grafik kurva saat ini.
